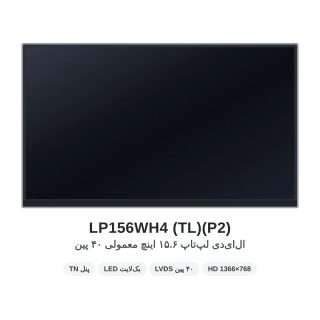

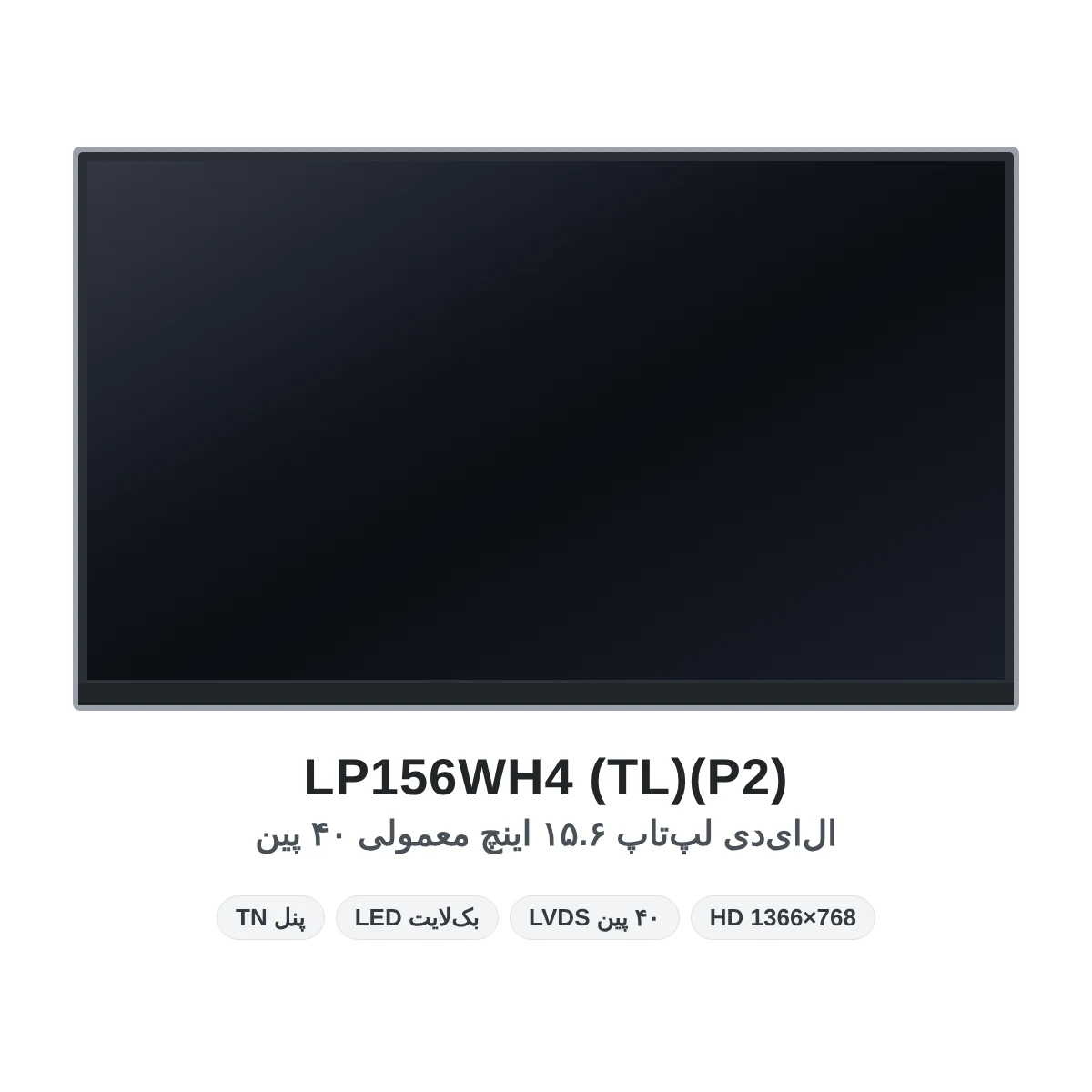

ال‌ای‌دی لپ‌تاپ 15.6 اینچ LP156WH4-TLP2 معمولی 40 پین HD

نقد و بررسی ال‌ای‌دی لپ‌تاپ LP156WH4-TLP2

ال‌ای‌دی LP156WH4-TLP2 یا LP156WH4(TL)(P2) یکی از پرکاربردترین صفحه نمایش‌های 15.6 اینچی لپ‌تاپ‌های نسل‌های قبل است. این پنل با رزولوشن HD (1366×768)، کانکتور 40 پین LVDS و ضخامت معمولی ساخته شده و در لپ‌تاپ‌های زیادی از برندهای دل، اچ‌پی، ایسوس، ایسر، لنوو، سامسونگ و پکارد بل به کار رفته است. اگر صفحه لپ‌تاپ شما ضربه خورده، خط عمودی یا افقی دارد، لک سیاه یا سفید روی تصویر افتاده یا کلاً تصویر نمی‌دهد ولی نور پس‌زمینه سالم است، تعویض ال‌ای‌دی معمولاً سریع‌ترین و کم‌هزینه‌ترین راه برگرداندن لپ‌تاپ به حالت اول است.

پارت‌نامبر را از کجا پیدا کنم؟

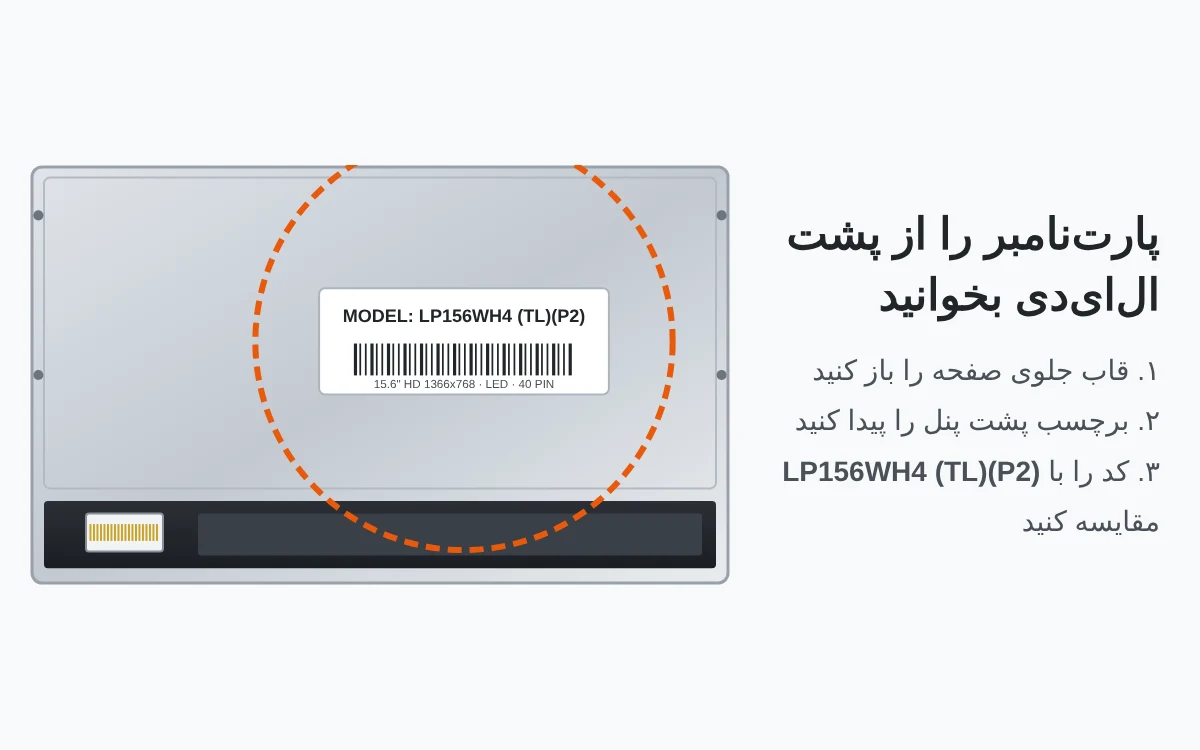

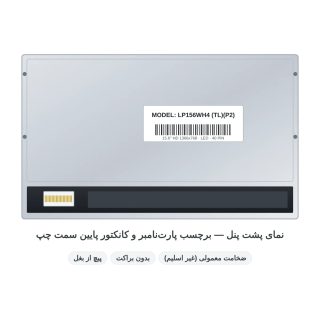

مطمئن‌ترین راه برای خرید درست ال‌ای‌دی لپ‌تاپ، خواندن پارت‌نامبر پنل فعلی است. قاب پلاستیکی دور صفحه را با احتیاط جدا کنید، پیچ‌های کناری پنل را باز کنید و آن را به جلو خم کنید. روی پشت پنل برچسبی هست که کد مدل روی آن نوشته شده است. اگر روی این برچسب LP156WH4-TLP2 یا LP156WH4(TL)(P2) نوشته شده بود، همین محصول را تهیه کنید.

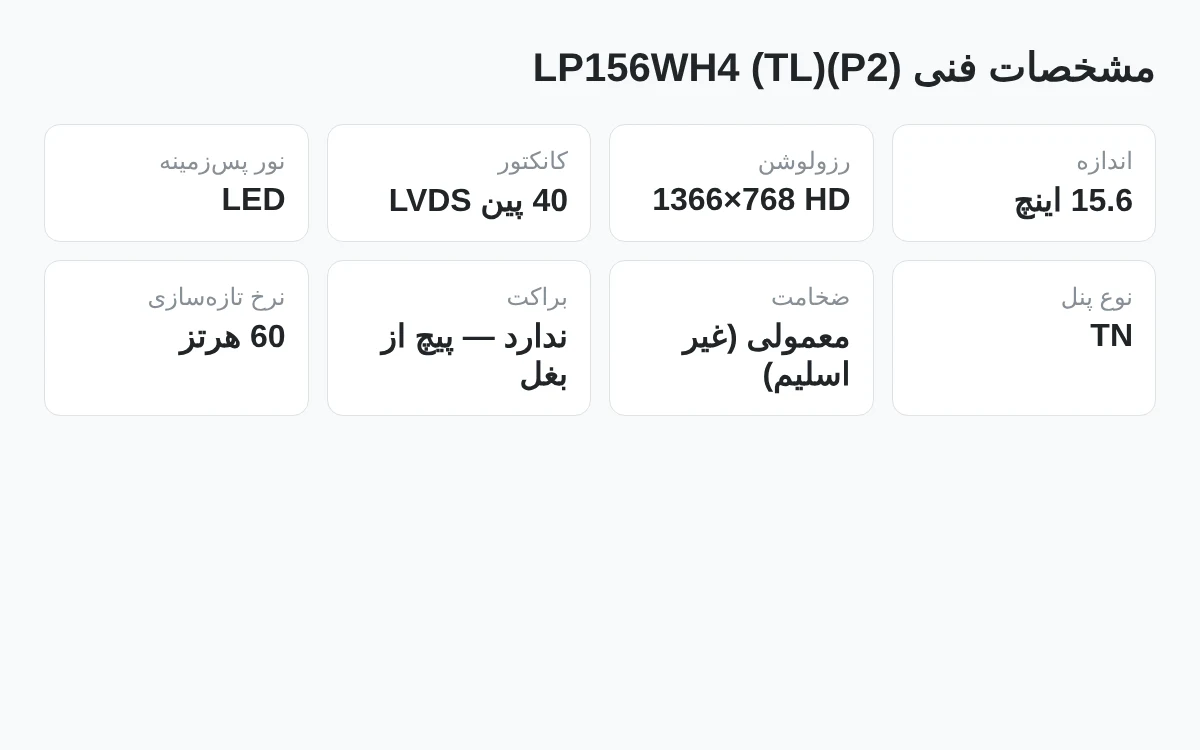

مشخصات فنی و ویژگی‌های مهم

مهم‌ترین چیزهایی که هنگام خرید ال‌ای‌دی لپ‌تاپ باید با پنل قبلی یکی باشد، سایز، رزولوشن، تعداد پین، ضخامت و محل پیچ‌ها است. مشخصات این پنل:

• سایز: 15.6 اینچ با نسبت تصویر 16:9
• رزولوشن: HD با وضوح 1366×768 پیکسل
• کانکتور: 40 پین با رابط LVDS، در پایین سمت چپ از نمای پشت
• نور پس‌زمینه: LED
• نوع پنل: TN با نرخ تازه‌سازی 60 هرتز
• ضخامت: معمولی (اسلیم نیست)
• نصب: بدون براکت، با پیچ از کناره‌های پنل

ال‌ای‌دی 40 پین معمولی یعنی چه؟

ال‌ای‌دی‌های لپ‌تاپ از نظر اتصال دو دسته اصلی دارند: پنل‌های 40 پین با رابط LVDS که در لپ‌تاپ‌های قدیمی‌تر استفاده می‌شد و پنل‌های 30 پین با رابط eDP که در لپ‌تاپ‌های جدیدتر رایج است. این دو جای هم نصب نمی‌شوند، چون کابل فلت و سوکت آن‌ها متفاوت است. از نظر ضخامت هم پنل‌ها «معمولی» یا «اسلیم» هستند. LP156WH4-TLP2 از نوع معمولی است و قاب لپ‌تاپ برای همین ضخامت طراحی شده؛ پس به جای پنل اسلیم مناسب نیست.

نکات مهم قبل از خرید

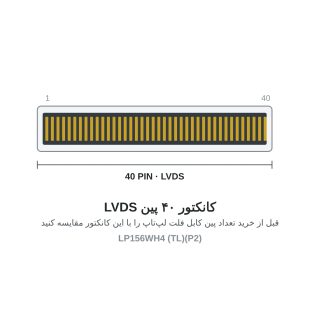

• تعداد پین سوکت پشت پنل قبلی را بشمارید یا با تصویر کانکتور در گالری مقایسه کنید.
• بعضی لپ‌تاپ‌های قدیمی‌تر صفحه CCFL (مهتابی) داشتند. پنل CCFL با این ال‌ای‌دی جایگزین نمی‌شود.
• یک مدل لپ‌تاپ ممکن است در سری‌های مختلف با پنل‌های متفاوت تولید شده باشد؛ برای همین برچسب پشت پنل از اسم مدل لپ‌تاپ قابل‌اعتمادتر است.
• اگر تصویر کاملاً سیاه است، با چراغ‌قوه به صفحه نور بتابانید. اگر تصویر کم‌رنگ دیده شد، مشکل از نور پس‌زمینه یا برد است، نه لزوماً خود ال‌ای‌دی.

جمع‌بندی

اگر دنبال خرید ال‌ای‌دی لپ‌تاپ 15.6 اینچ 40 پین معمولی با رزولوشن HD هستید و پارت‌نامبر پنل فعلی‌تان LP156WH4-TLP2 است، این محصول جایگزین مستقیم آن است. قبل از سفارش، پارت‌نامبر، تعداد پین و ضخامت را با پنل قبلی مقایسه کنید تا خریدتان دقیق باشد.
